Ringwellschlauch aus Edelstahl Typ HFA und Typ HF
Beschreibung
Typ HFA –> Material: 1.4404
Typ HF –> Material: 1.4571
Anwendung
- Geeignet zur Durchleitung von flüssigen und gasförmigen Medien sowie Säuren und Laugen*
- In allen Bereichen, wo kleinstmögliche Biegeradien gefordert sind und unser Schlauch Typ „Standard“ aufgrund seiner größeren Biegeradien nicht mehr einsetzbar ist
- Dieser Typ ist auch besonders für die Verwendung als Doppelschlauchleitung zu empfehlen
Schlauchaufbau

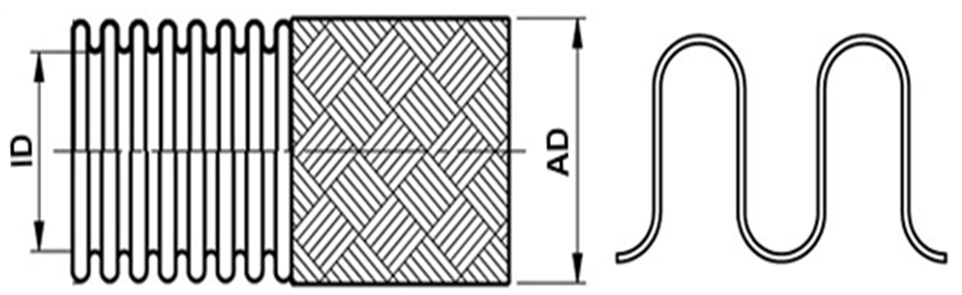

- Eng gewellter Ganzmetallschlauch aus einem Stumpf geschweißten Rohr
- Schlauch kann mit keiner, einer oder zwei Edelstahldrahtumflechtung(en) versehen werden
- Fertigung gemäß EN / ISO 10380
Werkstoff
- Schlauch Standardmäßig: 1.4404, 1.4571
- Umflechtung Standardmäßig: 1.4301
Temperatur
- Von – 196°C bis zu max. + 600°C
Ebenfalls Möglich
- Mit DVGW-Abnahme
- Gemäß Druckgeräte-richtlinie (DGRL 97/23/EG)
- Gemäß DIN 2827
- Mit Außenagraff oder Spirale als Scheuerschutz
- Mit Innenagraff-schlauch oder Geflecht als Ströhmungsführung
- Mit Flanschrückfallsicherung
- Mit PTFE-Innenauskleidung
- Sonderausführungen nach Kundenwunsch
* Bitte beachten Sie hierzu unsere Beständigkeitsliste im Bereich Service
Technische Daten HFA (1.4404)
| Innen-Ø | Geflecht | Außen-Ø | Druck (bar) | Biegeradius | Gewicht |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | Anzahl | mm | Toleranz +/- | Druckstufe PN | Arbeits- druck SF* 4 | Arbeits- druck SF* 3 | Platz- druck | stat. | dyn. | kg/m |
| 6 | 1/8" | 0 | 9.8 | 0.2 | 20 | 20 | 26 | 80 | 20 | 70 | 0.11 |
| 1 | 10.9 | 100 | 100 | 133 | 400 | 25 | 0.18 | ||||
| 2 | 12.3 | 150 | 150 | 200 | 600 | 40 | 0.27 | ||||
| 8 | 1/4" | 0 | 12.4 | 0.2 | 16 | 16 | 21 | 64 | 25 | 90 | 0.14 |
| 1 | 13.8 | 100 | 100 | 133 | 400 | 30 | 0.26 | ||||
| 2 | 15.4 | 150 | 150 | 200 | 600 | 50 | 0.43 | ||||
| 10 | 3/8" | 0 | 14.5 | 0.2 | 10 | 10 | 13 | 40 | 30 | 100 | 0.15 |
| 1 | 15.9 | 63 | 65 | 86 | 260 | 35 | 0.27 | ||||
| 2 | 17.5 | 63 | 90 | 120 | 360 | 55 | 0.44 | ||||
| 12 | 1/2" | 0 | 16.9 | 0.2 | 6 | 6 | 8 | 24 | 35 | 110 | 0.15 |
| 1 | 18.3 | 50 | 50 | 66 | 200 | 40 | 0.28 | ||||
| 2 | 19.9 | 63 | 70 | 93 | 280 | 62 | 0.47 | ||||
| 16 | 5/8" | 0 | 21.1 | 0.2 | 6 | 6 | 8 | 24 | 40 | 115 | 0.25 |
| 1 | 23.7 | 50 | 50 | 66 | 200 | 50 | 0.47 | ||||
| 2 | 25.7 | 63 | 70 | 93 | 280 | 75 | 0.70 | ||||
| 20 | 3/4" | 0 | 27.1 | 0.2 | 4 | 4 | 5 | 16 | 50 | 125 | 0.34 |
| 1 | 28.6 | 40 | 40 | 53 | 160 | 55 | 0.57 | ||||
| 2 | 30.6 | 50 | 55 | 73 | 220 | 55 | 0.81 | ||||
| 25 | 1" | 0 | 32.4 | 0.3 | 4 | 4 | 5 | 16 | 60 | 145 | 0.47 |
| 1 | 34.6 | 40 | 40 | 53 | 160 | 65 | 0.86 | ||||
| 2 | 36.6 | 50 | 55 | 73 | 220 | 65 | 1.28 | ||||
| 32 | 1 1/4" | 0 | 41.1 | 0.3 | 2.5 | 2.5 | 3 | 10 | 70 | 225 | 0.63 |
| 1 | 43.3 | 20 | 20 | 26 | 80 | 75 | 1.13 | ||||
| 2 | 45.3 | 25 | 30 | 40 | 120 | 75 | 1.63 | ||||
| 40 | 1 1/2" | 0 | 49.9 | 0.3 | 0.5 | 0.5 | 0.5 | 2 | 80 | 240 | 0.85 |
| 1 | 52.3 | 20 | 20 | 26 | 80 | 90 | 1.45 | ||||
| 2 | 54.5 | 25 | 30 | 40 | 120 | 90 | 2.05 | ||||
| 50 | 2" | 0 | 60.5 | 0.4 | 0.5 | 0.5 | 0.5 | 8 | 100 | 250 | 1.18 |
| 1 | 62.8 | 16 | 16 | 21 | 64 | 110 | 1.95 | ||||
| 2 | 65.4 | 20 | 22 | 29 | 88 | 110 | 2.73 | ||||
| 65 | 2 1/2" | 0 | 78.2 | 0.3 | 0.5 | 0.5 | 0.5 | 2 | 145 | 280 | 1.47 |
| 1 | 81.4 | 16 | 16 | 21 | 64 | 200 | 2.87 | ||||
| 2 | 84.6 | 16 | 19 | 25 | 76 | 200 | 4.27 | ||||
| 80 | 3" | 0 | 95.0 | 0.3 | 0.5 | 0.5 | 0.5 | 2 | 200 | 400 | 2.17 |
| 1 | 98.2 | 10 | 10 | 13 | 40 | 240 | 4.07 | ||||
| 2 | 101.4 | 10 | 12 | 16 | 48 | 240 | 5.97 | ||||
| 100 | 4" | 0 | 116.8 | 0.6 | 0.5 | 0.5 | 0.5 | 2 | 240 | 500 | 2.91 |
| 1 | 120.0 | 6 | 6 | 8 | 24 | 290 | 4.81 | ||||
| 2 | 123.2 | 6 | 7.5 | 10 | 30 | 290 | 6.71 | ||||
SF = Sicherheitsfaktor
Bei einem Sicherheitsfaktor von 4, besitzt der Schlauch eine 4-fache Sicherheit des max. zulässigen Betriebsdruckes.
Dieser Sicherheitsfaktor entspricht den DIN- und EN-Vorschriften.
Die in der Tabelle angegebenen Betriebsdaten beziehen sich auf eine Umgebungstemperatur von +20°C.
Beachten Sie hierbei die Abminderungsfaktoren.
→ Auf Anfrage sind auch größere Nennweiten, weitere Materialien und spezielle Ausführungen erhältlich
Technische Daten HF (1.4571)
| Innen-Ø | Geflecht | Außen-Ø | Druck (bar) | Biegeradius | Gewicht |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | Anzahl | mm | Toleranz +/- | Druckstufe PN | Arbeits- druck SF* 4 | Arbeits- druck SF* 3 | Platz- druck | stat. | dyn. | kg/m |
| 10 | 3/8" | 0 | 14.8 | 0.3 | 10 | 10 | 13 | 40 | 25 | 100 | 0.13 |
| 1 | 16.0 | 0.4 | 63 | 75 | 100 | 300 | 32 | 125 | 0.26 | ||
| 2 | 17.2 | 0.5 | 100 | 105 | 140 | 420 | 32 | 140 | 0.38 | ||
| 12 | 1/2" | 0 | 19.8 | 0.3 | 6 | 8 | 10 | 32 | 30 | 130 | 0.21 |
| 1 | 21.4 | 0.5 | 63 | 75 | 100 | 300 | 45 | 145 | 0.40 | ||
| 2 | 23.0 | 0.6 | 100 | 105 | 140 | 420 | 45 | 160 | 0.59 | ||
| 15 | 5/8" | 0 | 23.0 | 0.3 | 2.5 | 4 | 5 | 16 | 35 | 155 | 0.26 |
| 1 | 24.3 | 0.5 | 63 | 65 | 86 | 260 | 50 | 170 | 0.46 | ||
| 2 | 25.6 | 0.6 | 63 | 90 | 120 | 360 | 50 | 190 | 0.60 | ||
| 20 | 3/4" | 0 | 27.3 | 0.3 | 2.5 | 3.2 | 4 | 12.8 | 40 | 165 | 0.32 |
| 1 | 28.6 | 0.5 | 40 | 47 | 62 | 188 | 60 | 180 | 0.56 | ||
| 2 | 29.9 | 0.6 | 63 | 70 | 93 | 280 | 60 | 195 | 0.80 | ||
| 25 | 1" | 0 | 35.8 | 0.3 | 0.5 | 2 | 2 | 8 | 50 | 175 | 0.44 |
| 1 | 37.1 | 0.5 | 25 | 38 | 50 | 152 | 70 | 190 | 0.74 | ||
| 2 | 38.4 | 0.6 | 40 | 55 | 73 | 220 | 70 | 210 | 1.04 | ||
| 32 | 1 1/4" | 0 | 43.8 | 0.3 | 0.5 | 1.6 | 2 | 6.4 | 70 | 185 | 0.59 |
| 1 | 45.0 | 0.6 | 25 | 34 | 45 | 136 | 90 | 200 | 1.04 | ||
| 2 | 46.2 | 0.8 | 40 | 48 | 64 | 192 | 90 | 220 | 1.49 | ||
| 40 | 1 1/2" | 0 | 50.8 | 0.4 | 0.5 | 1 | 1 | 4 | 90 | 220 | 0.69 |
| 1 | 53.3 | 0.8 | 25 | 30 | 40 | 120 | 120 | 240 | 1.32 | ||
| 2 | 55.8 | 1.0 | 40 | 41 | 54 | 164 | 120 | 270 | 2.09 | ||
| 50 | 2" | 0 | 65.8 | 0.4 | 0.5 | 0.6 | 0.8 | 2.5 | 110 | 270 | 1.05 |
| 1 | 67.9 | 0.8 | 25 | 25 | 33 | 100 | 150 | 290 | 1.99 | ||
| 2 | 70.0 | 1.0 | 25 | 36 | 48 | 144 | 150 | 340 | 2.93 | ||
| 65* | 2 1/2" | 0 | 80.8 | 0.4 | 0.5 | 0.6 | 0.8 | 2.5 | 130 | 310 | 1.95 |
| 1 | 83.0 | 0.8 | 16 | 21 | 28 | 84 | 190 | 340 | 3.15 | ||
| 2 | 85.2 | 1.0 | 25 | 30 | 40 | 120 | 190 | 400 | 4.35 | ||
| 80* | 3" | 0 | 95.8 | 0.4 | 0.5 | 0.5 | 0.6 | 2 | 155 | 360 | 2.40 |
| 1 | 98.1 | 0.8 | 16 | 19 | 25 | 76 | 205 | 395 | 3.63 | ||
| 2 | 101.1 | 1.0 | 25 | 27 | 36 | 108 | 205 | 440 | 4.31 | ||
| 100* | 4" | 0 | 125.4 | 0.5 | - | 0.3 | 0.4 | 1.2 | 185 | 440 | 3.15 |
| 1 | 127.4 | 1.0 | 10 | 14 | 18 | 56 | 225 | 485 | 5.05 | ||
| 2 | 129.4 | 1.2 | 16 | 20 | 26 | 80 | 225 | 550 | 6.95 | ||
| 125* | 5" | 0 | 151.9 | 0.6 | - | 0.2 | 0.2 | 0.8 | 290 | 600 | 4.80 |
| 1 | 154.3 | 1.2 | 10 | 10 | 13 | 40 | 400 | 650 | 7.60 | ||
| 2 | 156.8 | 1.4 | 10 | 14 | 18 | 56 | 400 | 720 | 10.40 | ||
| 150* | 6" | 0 | 173.7 | 0.7 | - | 0.1 | 0.2 | 0.6 | 400 | 750 | 7.00 |
| 1 | 176.2 | 1.2 | 6 | 8 | 10 | 32 | 550 | 815 | 10.00 | ||
| 2 | 178.7 | 1.4 | 10 | 12 | 16 | 48 | 550 | 900 | 13.00 | ||
SF = Sicherheitsfaktor
Bei einem Sicherheitsfaktor von 4, besitzt der Schlauch eine 4-fache Sicherheit des max. zulässigen Betriebsdruckes.
Dieser Sicherheitsfaktor entspricht den DIN- und EN-Vorschriften.
Die in der Tabelle angegebenen Betriebsdaten beziehen sich auf eine Umgebungstemperatur von +20°C.
Beachten Sie hierbei die Abminderungsfaktoren.
* Auf Anfrage
→ Auf Anfrage sind auch größere Nennweiten, weitere Materialien und spezielle Ausführungen erhältlich
Standard Armaturen
Typ Werkstoff Anschlussart Skizze

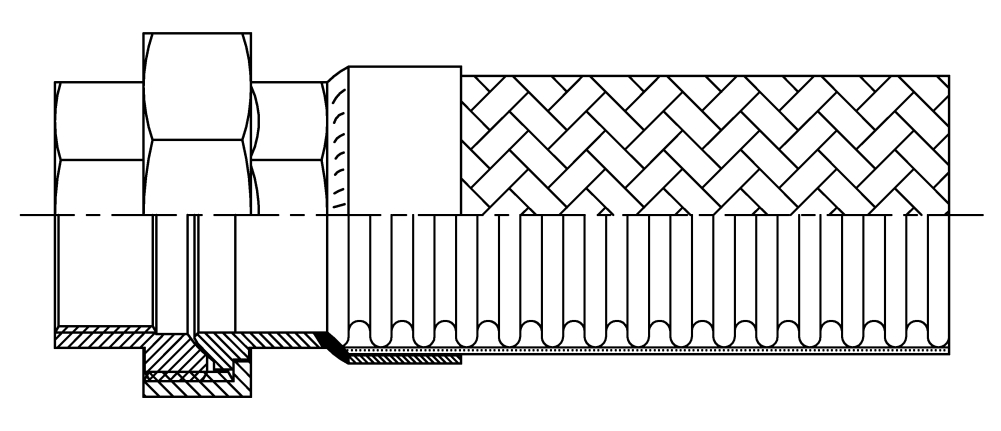

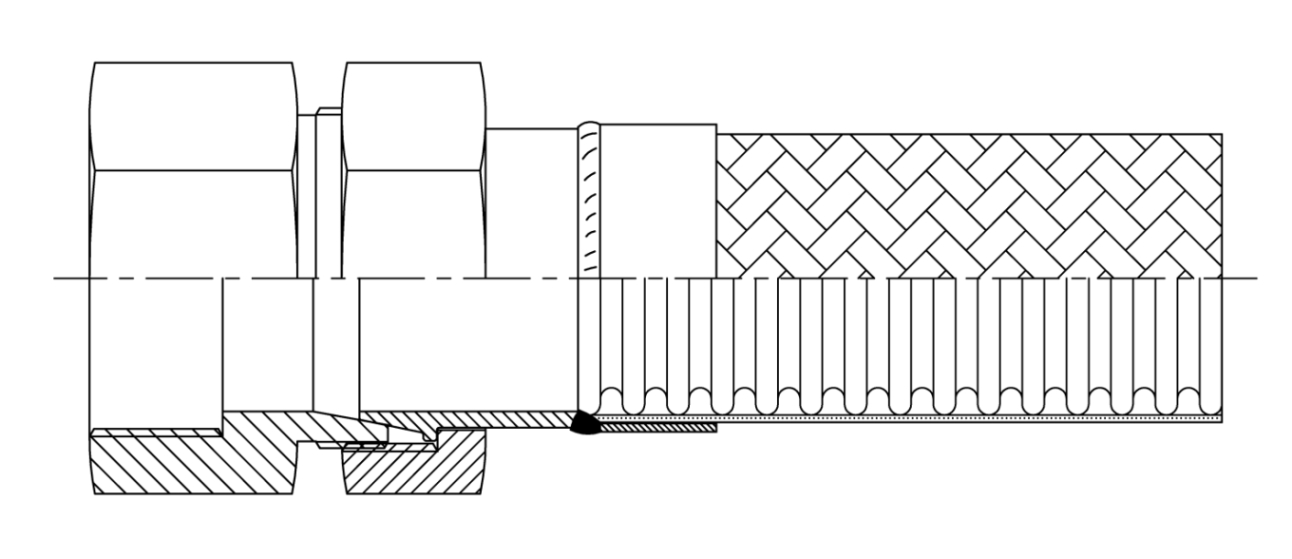

1 Stahl, Temperguß, Edelstahl oder Rotguß Verschraubung konisch dichtend mit Whitworth- Rohrinnengewinde nach EN 10226 (DIN 2999)

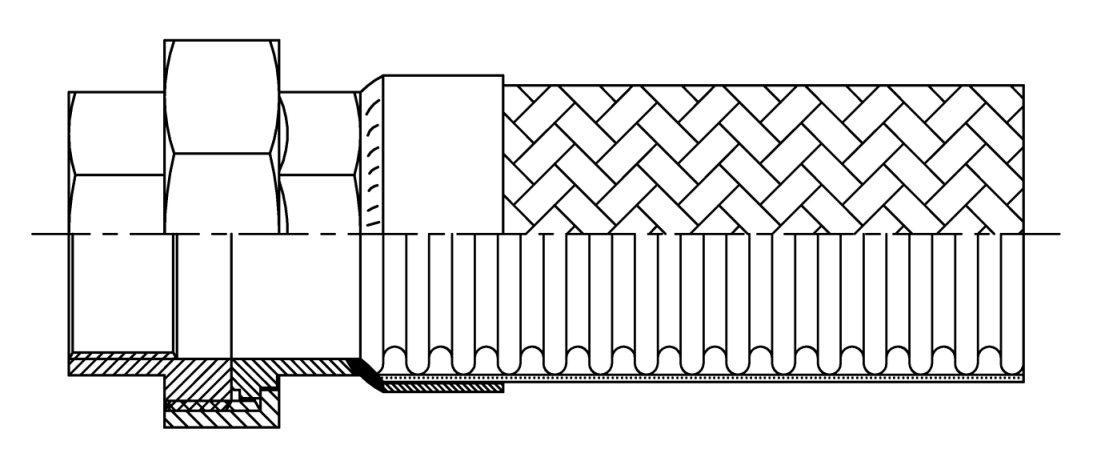

2 Stahl, Temperguß, Edelstahl oder Rotguß Verschraubung flachdichtend mit Whitworth Rohrinnengewinde nach EN10226 (DIN 2999)
3 Stahl oder Edelstahl Verschraubung konisch dichtend mit Whitworth Rohrinnengewinde nach DIN EN ISO 228-1 (DIN 259)

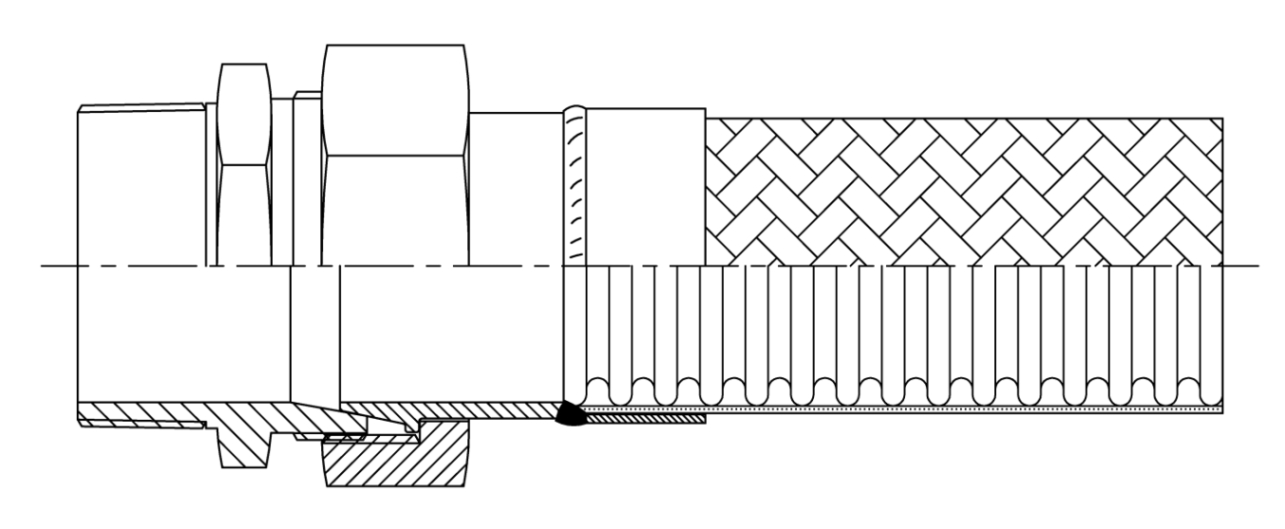

4 Stahl oder Edelstahl Verschraubung konisch dichtend mit Whitworth Rohraußengewinde nach EN 10226 (DIN 2999) oder DIN EN ISO 228-1 (DIN 259) (Abbildung zeigt EN 10226)

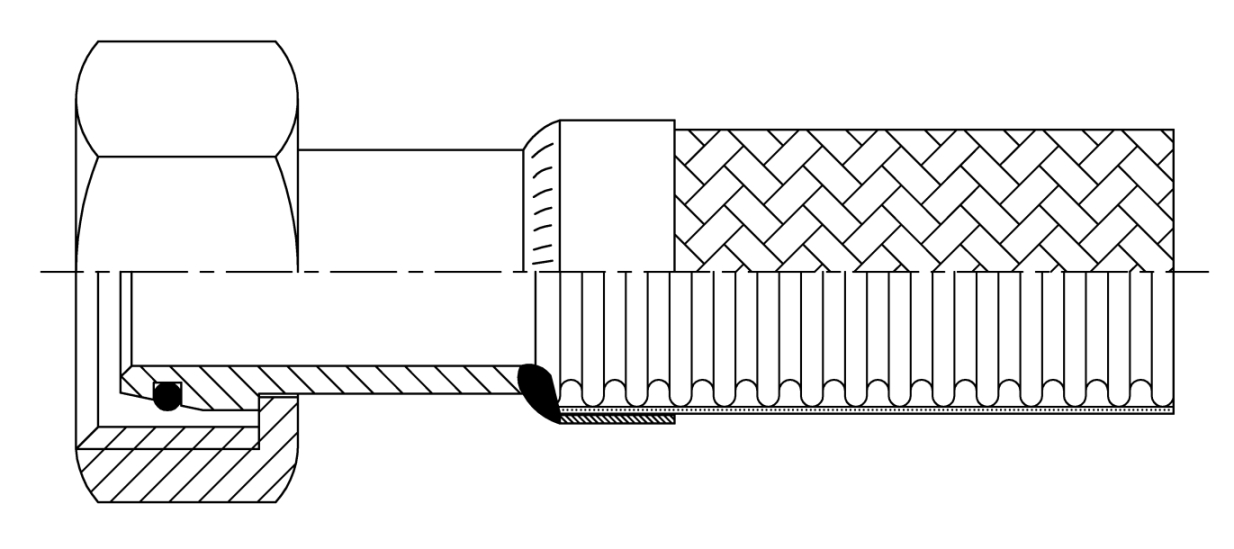

5 Stahl oder Edelstahl Dichtkegel 24° mit O-Ring und Überwurfmutter nach DIN 20078
6 Stahl, Messing oder Edelstahl Kugelbuchse nach DIN 3863 und Überwurfmutter mit Whitworth-Rohrgewinde

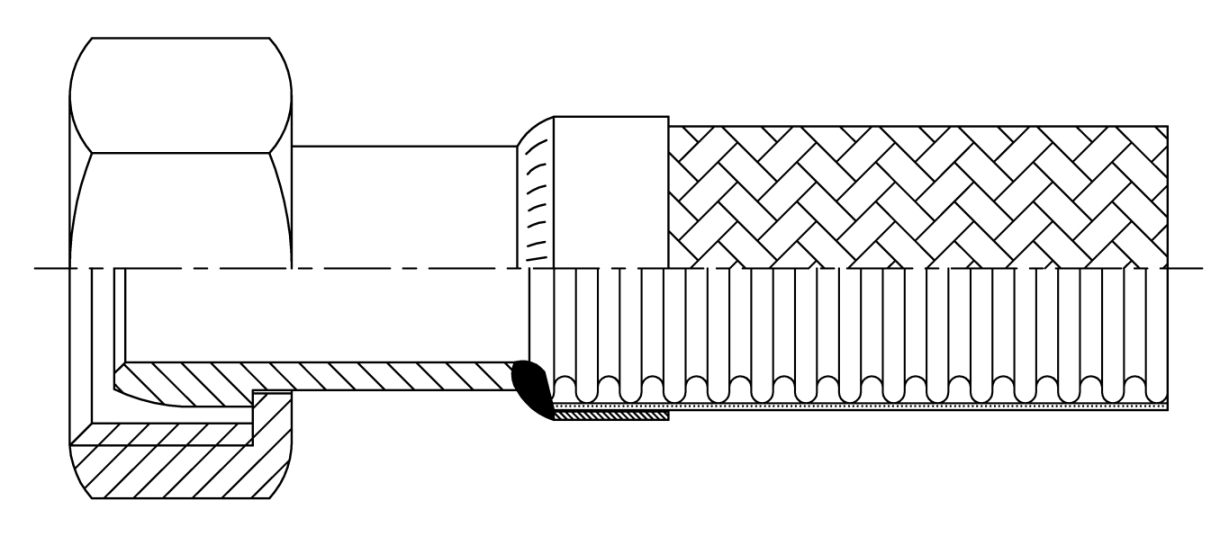

7 Stahl, Messing oder Edelstahl Bundstutzen flachdichtend mit Überwurfmutter (metrisch) nach DIN 3870 -
8 Stahl oder Edelstahl Präz.- Rohrstutzen mit Schneidring nach DIN 3861 und Überwurfmutter (metrisch) nach DIN 3870 -

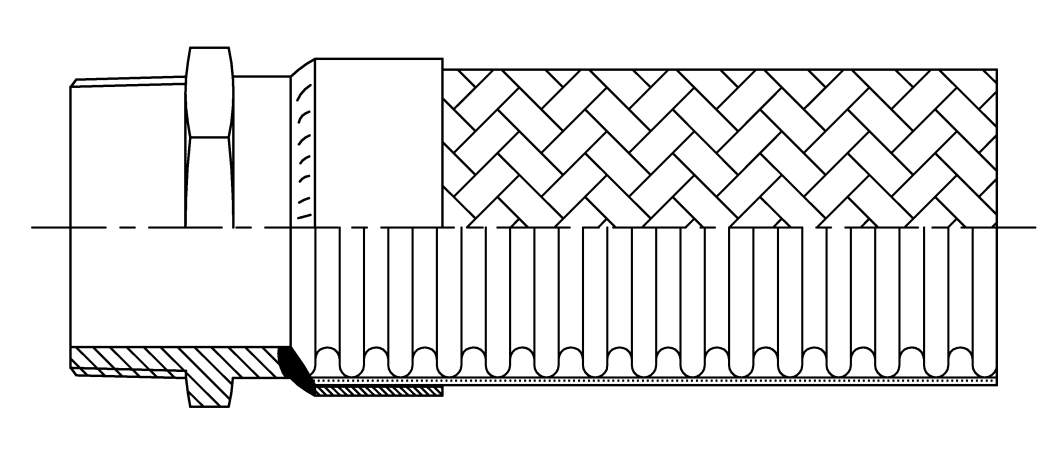

9 Stahl, Temperguß, Edelstahl oder Messing Sechskantnippel mit kegeligem Gewinde nach EN 10226 (DIN 2999)
10 Stahl, Temperguß, Edelstahl oder Messing Sechskantnippel zylindrischen Gewinde nach DIN EN ISO 228-1 -

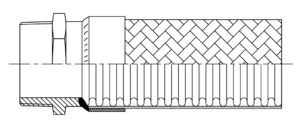

11 Stahl oder Edelstahl Sechskantnippel mit kegeligem Gewinde nach EN 10226 (DIN 2999)

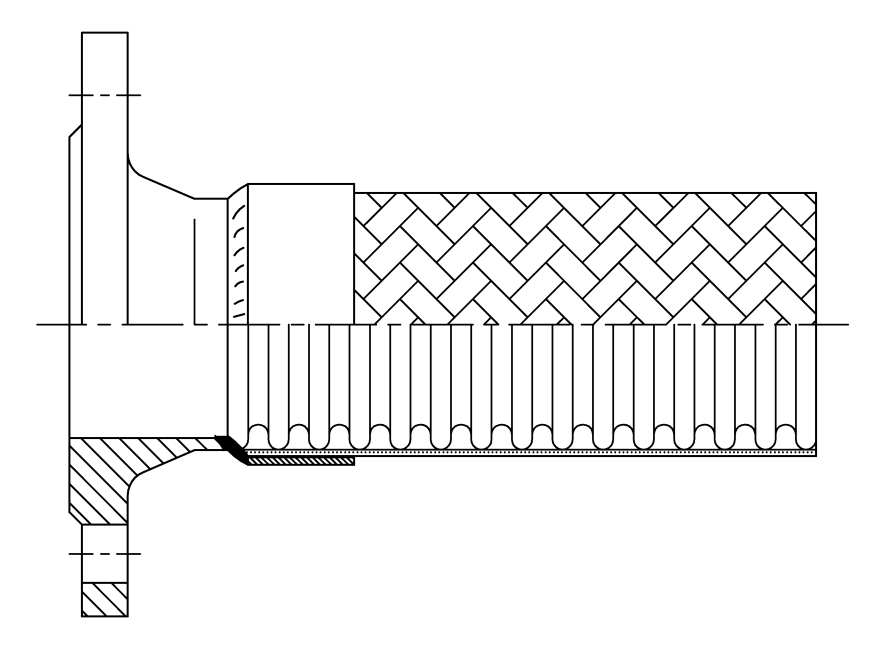

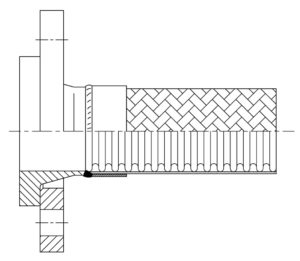

12 Stahl oder Edelstahl Vorschweißflansch nach DIN 2631 - DIN 2638, PN 6 - PN 160, Alternativ DIN EN 1092-1 Typ 11, ANSI, JIS

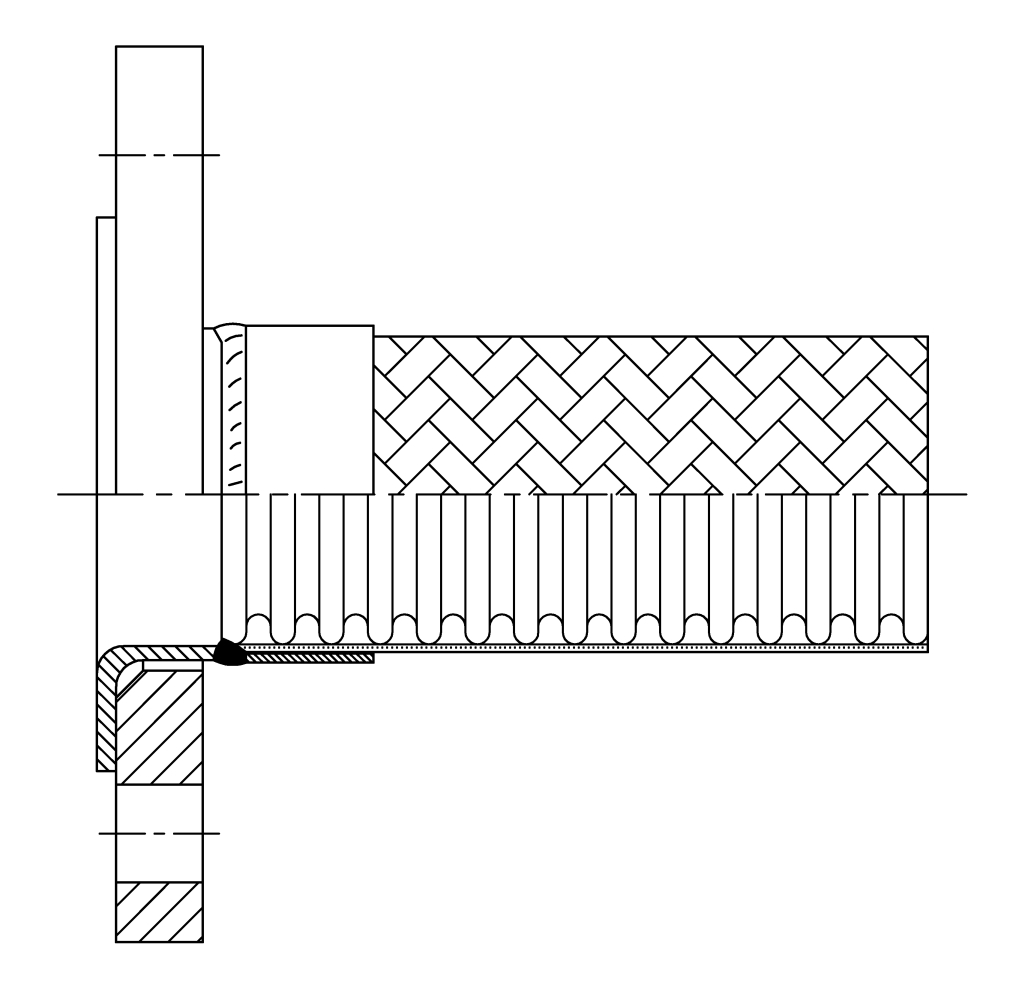

13 Stahl oder Edelstahl Vorschweißbördel und loser Flansch nach DIN 2641, PN 6 oder nach DIN 2642, PN 10, Alternativ EN 1092-1 Typ 02 und 33

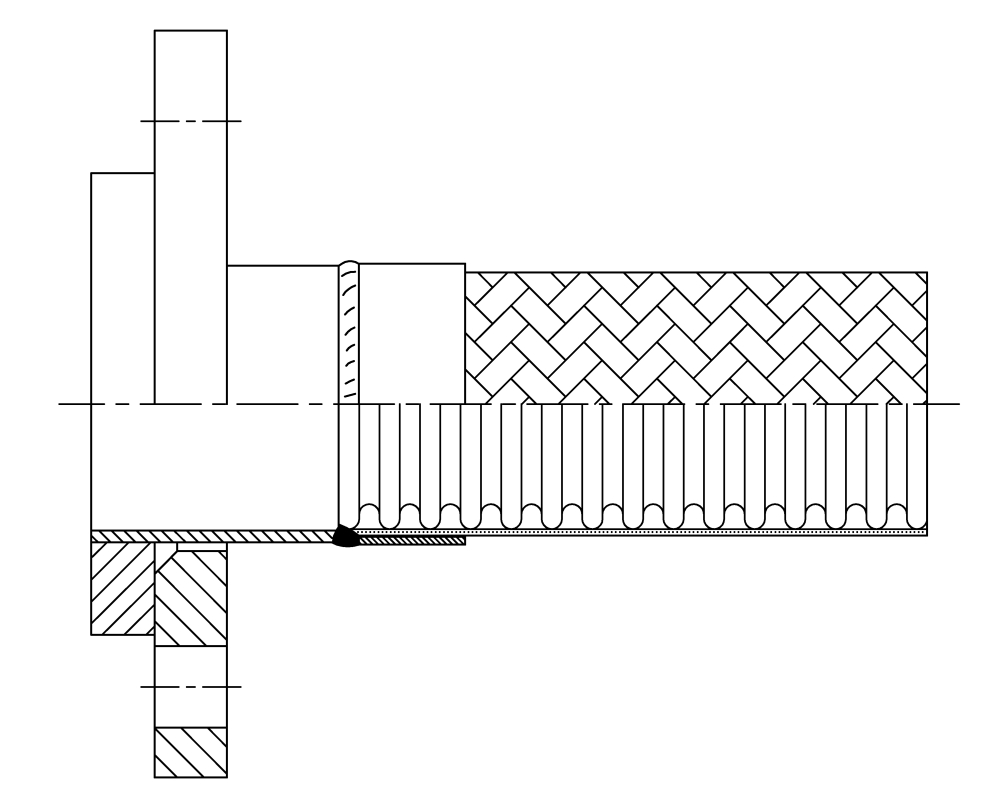

14 Stahl oder Edelstahl Bundstutzen und loser Flansch nach DIN 2642, PN 10 oder nach DIN 2656, PN 40; Alternativ EN 1092-1 Typ 02 und 33, ANSI, JIS

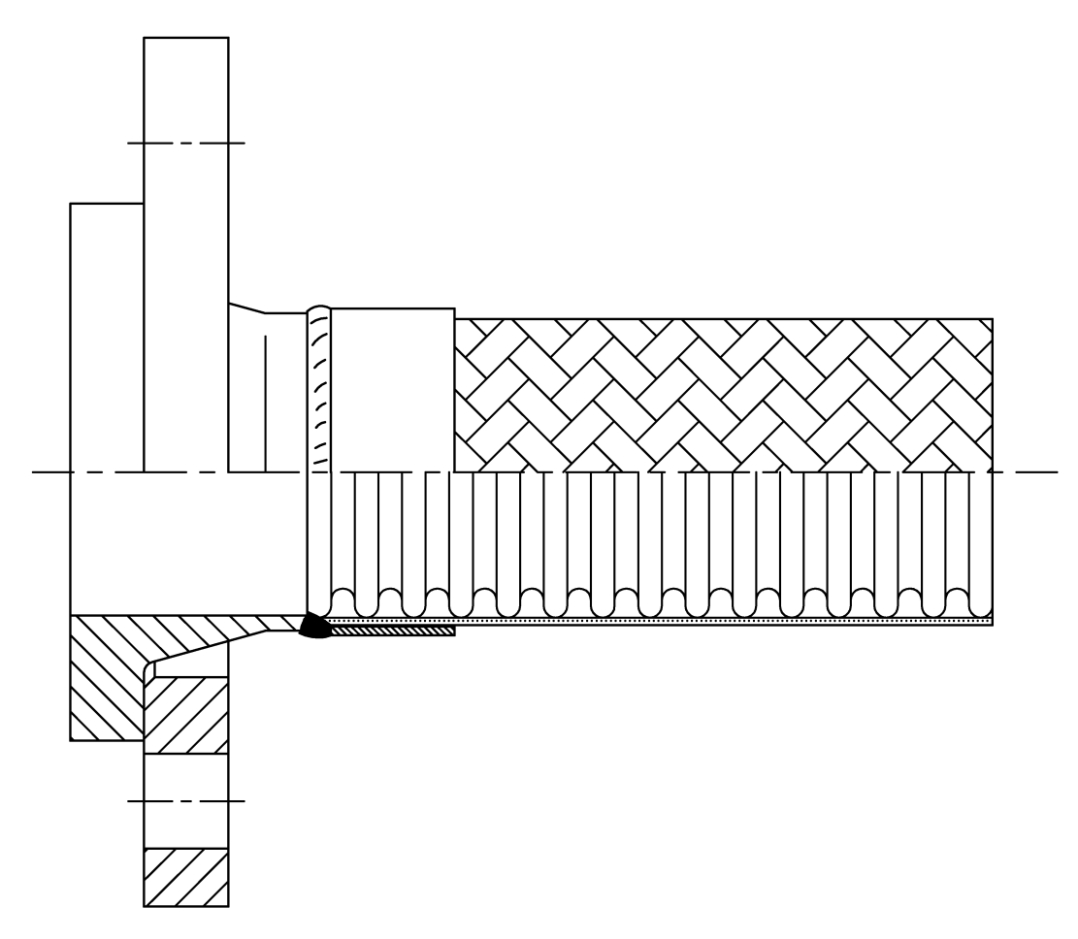

15 Stahl oder Edelstahl Vorschweißbund und loser Flansch nach DIN 2673, PN 10, Alternativ EN 1092-1 Typ 04 und 34, ANSI, JIS
16 Stahl oder Edelstahl Rohrstutzen für Schneidringverschraubung -

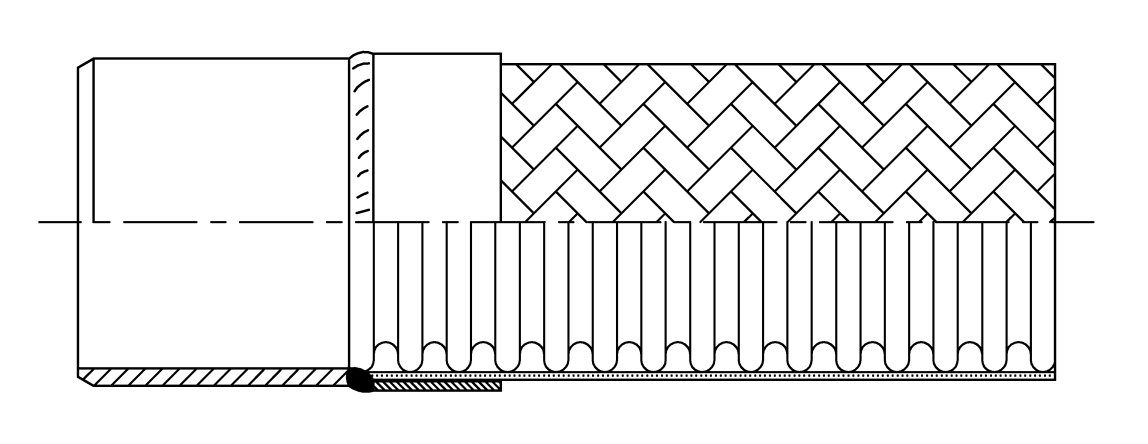

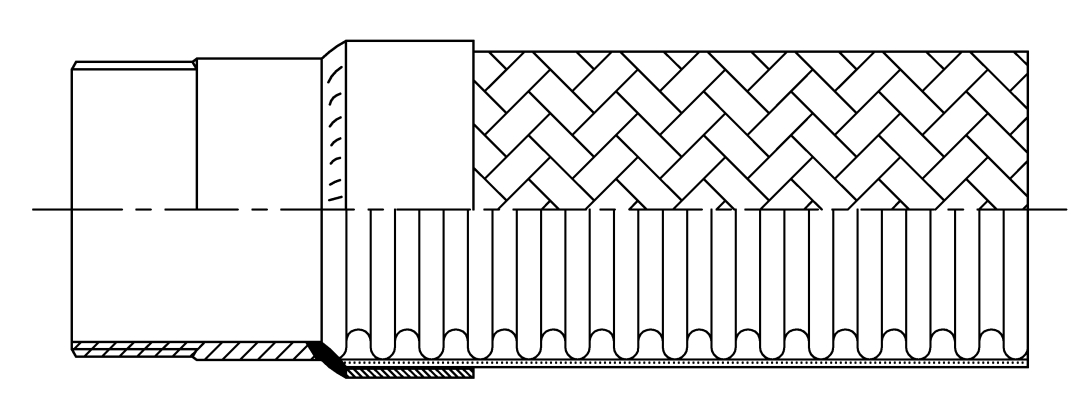

17 Stahl oder Edelstahl ISO-Anschweißende
18 Stahl, Edelstahl, Messing oder Temperguß Sechskantmuffe mit Whitworth-Rohrgewinde nach EN 10226 (DIN 2999) -

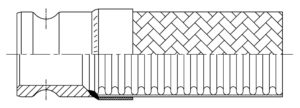

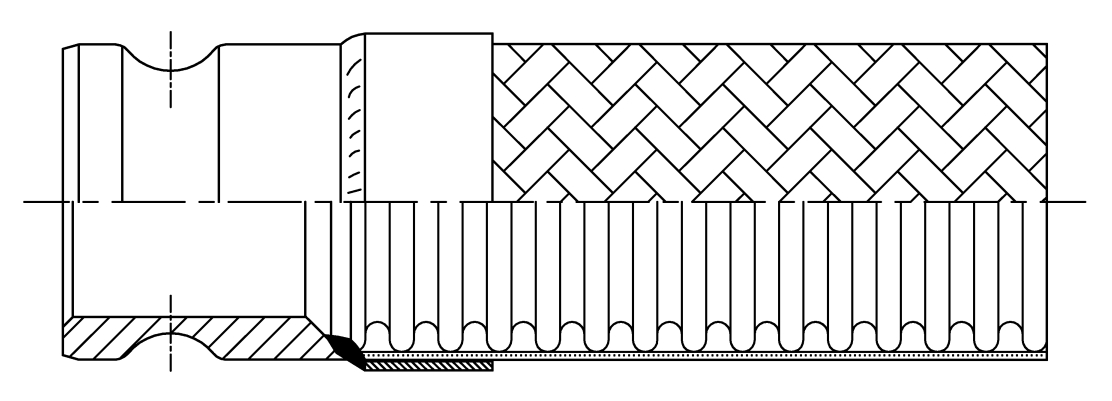

19 Edelstahl - Alternativ Messing, Alu oder PP Vaterteilkupplung EN 14420-7 (DIN 2828) mit Anschweißende Typ AW oder alternativ Gewindeanschluss

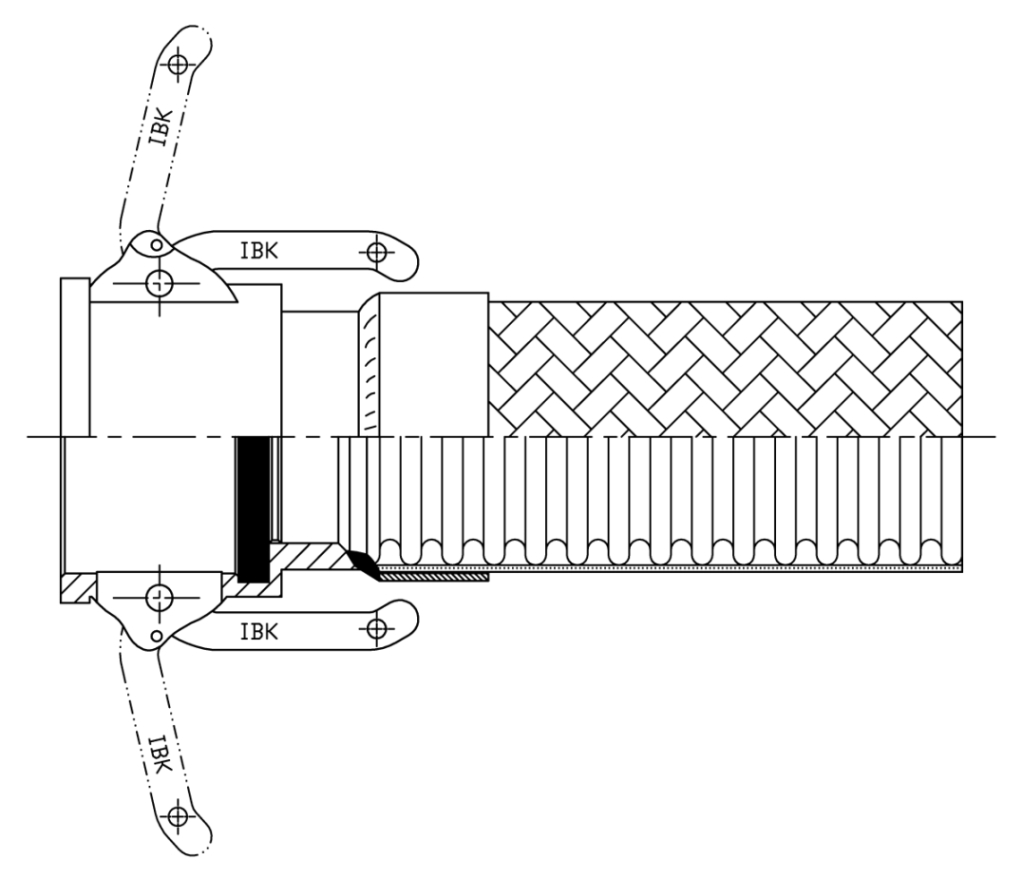

20 Edelstahl - Alternativ Messing, Alu oder PP Mutterteilkupplung EN 14420-7 (DIN 2828) mit Anschweißende Typ DW oder alternativ Gewindeanschluss
