Ringwellschlauch aus Edelstahl Typ STDA und Typ STD

Beschreibung

Typ STDA –> Material: 1.4404

Typ STD –> Material: 1.4571

Anwendung

Geeignet zur Durchleitung von flüssigen und gasförmigen Medien sowie Säuren und Laugen*
Einsetzbar zur Aufnahme von Hubbewegungen, wie z.B an Deckeln von Glüh- und Elektroöfen
Verwendbar bei der Absorbierung als Ausgleichsstück von leichten Schwingungen und Geräuschen

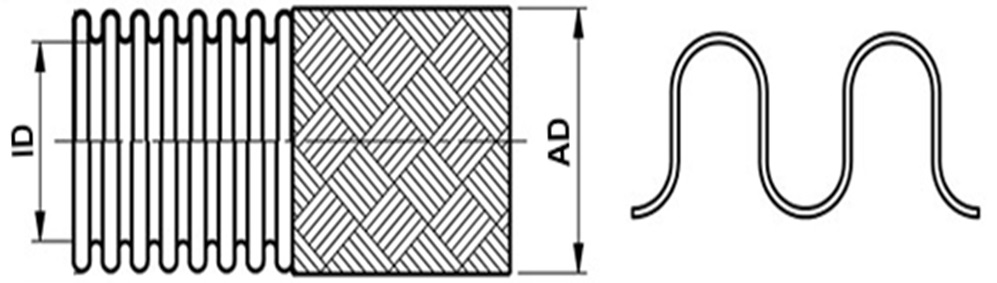

Schlauchaufbau

Normal gewellter Ganzmetallschlauch aus einem Stumpf geschweißten Rohr
Schlauch kann mit keiner, einer oder zwei Edelstahldrahtumflechtung(en) versehen werden
Fertigung gemäß EN / ISO 10380

Werkstoff

Schlauch Standardmäßig: 1.4404, 1.4571
Umflechtung Standardmäßig: 1.4301

Temperatur

Von – 196°C bis zu max. + 600°C

Ebenfalls Möglich

Mit DVGW-Abnahme
Gemäß Druckgeräte-richtlinie (DGRL 97/23/EG)
Gemäß DIN 2827
Mit Außenagraff oder Spirale als Scheuerschutz
Mit Innenagraff-schlauch oder Geflecht als Ströhmungsführung
Mit Flanschrückfallsicherung
Mit PTFE-Innenauskleidung
Sonderausführungen nach Kundenwunsch

* Bitte beachten Sie hierzu unsere Beständigkeitsliste im Bereich Service

Technische Daten STDA (1.4404)

Innen-Ø		Geflecht	Außen-Ø		Druck (bar)				Biegeradius		Gewicht
mm	Zoll	Anzahl	mm	Toleranz +/-	Druckstufe PN	Arbeits- druck SF* 4	Arbeits- druck SF* 3	Platz- druck	stat.	dyn.	kg/m
6	1/8"	0	9.6	0.2	16	18	24	72	15	60	0.08
		1	10.7		150	150	200	600	25		0.16
		2	11.8		160	215	286	860	40		0.24
8	1/4"	0	12.2	0.2	10	13	17	52	16	124	0.09
		1	13.5		100	140	186	560	32		0.22
		2	14.8		160	185	246	740	50		0.35
10	3/8"	0	14.3	0.2	6	9	12	36	18	130	0.12
		1	15.4		100	100	133	400	38		0.23
		2	16.5		100	125	166	500	60		0.36
12	1/2"	0	16.9	0.2	6	7	9	28	20	140	0.12
		1	17.9		63	70	93	280	45		0.24
		2	19.3		100	100	133	400	70		0.37
16	5/8"	0	21.8	0.2	4	5	6	20	28	160	0.19
		1	23.1		63	64	85	256	58		0.41
		2	24.4		63	95	126	380	90		0.64
20	3/4"	0	26.6	0.3	2.5	3	4	12	32	170	0.26
		1	28.1		40	43	57	172	70		0.48
		2	29.6		63	70	93	280	70		0.72
25	1"	0	32.3	0.3	2.5	2.5	3	10	40	190	0.35
		1	34.3		40	49	65	196	85		0.74
		2	36.3		63	69	92	276	85		1.16
32	1 1/4"	0	41.1	0.3	0.5	2	2	8	50	260	0.47
		1	43.1		25	35	46	140	105		0.97
		2	45.1		50	60	80	240	105		1.49
40	1 1/2"	0	49.6	0.3	0.5	2	2	8	60	300	0.64
		1	52.0		40	38	50	152	130		1.24
		2	54.4		50	55	66	200	130		1.84
50	2"	0	60.3	0.4	0.5	1	1	4	70	320	0.89
		1	62.4		25	26	34	104	160		1.65
		2	64.5		40	45	60	180	160		2.43
65	2 1/2"	0	80.6	0.4	0.5	1	1	4	115	460	1.13
		1	82.5		25	25	33	100	200		2.23
		2	84.4		25	32	42	128	200		3.85
80	3"	0	95.2	0.5	0.5	1	1	4	130	660	1.67
		1	97.0		16	16	21	64	240		2.89
		2	98.8		20	20	26	80	240		4.14
100	4"	0	120.0	0.5	0.5	1	1	4	160	750	2.24
		1	123.5		10	10	13	40	290		3.93
		2	127.0		10	13	17	52	290		5.87
125	5"	0	150.0	0.5	0.5	1	1	4	350	1000	2.67
		1	152.5		10	14	18	56			4.89
		2	155.5		16	22	29	88			7.11
150	6"	0	175.0	0.5	0.2	0.2	0.2	0.8	400	1250	3.22
		1	177.5		10	10	13	40			5.71
		2	180.5		16	16	21	64			8.19
200	8"	0	225.0	0.5	0.2	0.2	0.2	0,8	520	1100	4.85
		1	228.0		6	8	10	32			9.15
		2	231.0		10	12.8	17	51.2			13.45
250	10"	0	278.0	1.0	0.2	0.2	0.2	0.8	620	1360	7.15
		1	281.0		6	7.5	10	30			13.75
		2	284.5		10	12	16	48			20.35
300	12"	0	336.0	1.0	0.1	0.1	0.1	0.4	1000	1600	10.8
		1	339.0		6	6	8	24			18.20
		2	343.0		6	9.6	12	38.4			25.60

SF = Sicherheitsfaktor
Bei einem Sicherheitsfaktor von 4, besitzt der Schlauch eine 4-fache Sicherheit des max. zulässigen Betriebsdruckes.
Dieser Sicherheitsfaktor entspricht den DIN- und EN-Vorschriften.

Die in der Tabelle angegebenen Betriebsdaten beziehen sich auf eine Umgebungstemperatur von +20°C.

Beachten Sie hierbei die Abminderungsfaktoren.

→ Andere Nennweiten, weitere Materialien und spezielle Ausführungen sind auf Anfrage erhältlich

Technische Daten STD (1.4571)

Innen-Ø		Geflecht	Außen-Ø		Druck (bar)				Biegeradius		Gewicht
mm	Zoll	Anzahl	mm	Toleranz +/-	Druckstufe PN	Arbeits- druck SF* 4	Arbeits- druck SF* 3	Platz- druck	stat.	dyn.	kg/m
10	3/8"	0	14.8	0.3	16	16	21	64	25	150	0.09
		1	16.0	0.4	63	75	100	300	32	160	0.22
		2	17.2	0.5	100	105	140	420	32	170	0.35
12	1/2"	0	19.8	0.3	10	12	16	48	30	200	0.12
		1	21.4	0.5	40	45	60	180	45	210	0.31
		2	23.0	0.6	100	105	140	420	45	220	0.50
16	5/8"	0	22.9	0.3	6	7	9	28	35	210	0.16
		1	24.2	0.5	63	65	86	260	50	230	0.35
		2	25.5	0.6	63	90	120	360	50	250	0.55
20	3/4"	0	27.2	0.3	2.5	5	6	20	35	220	0.23
		1	28.5	0.5	40	47	62	188	50	240	0.47
		2	29.8	0.6	63	70	93	280	50	260	0.71
25	1"	0	35.5	0.3	2.5	4	5	16	45	230	0.32
		1	36.8	0.5	25	38	50	152	60	250	0.62
		2	38.1	0.6	40	55	73	220	60	270	0.92
32	1 1/4"	0	43.5	0.3	2.5	3	4	12	60	250	0.42
		1	44.7	0.6	25	34	45	136	80	265	0.87
		2	45.9	0.8	40	48	64	192	80	280	1.32
40	1 1/2"	0	50.6	0.3	0.5	2	2	8	80	290	0.49
		1	53.1	0.6	25	30	40	120	110	310	1.19
		2	55.6	0.8	40	41	54	164	110	330	1.89
50	2"	0	65.6	0.4	0.5	1.5	2	6	100	330	0.76
		1	67.7	0.8	25	25	33	100	140	355	1.72
		2	70.0	1.0	25	36	48	144	140	380	2.66
65*	2 1/2"	0	80.6	0.4	0.5	1	1	4	120	380	1.29
		1	82.8	0.8	16	21	28	84	180	415	2.49
		2	85.0	1.0	25	30	40	120	180	450	3.69
80*	3"	0	95.5	0.4	0.5	0.7	0.9	2.8	145	440	1.53
		1	97.8	0.8	16	19	25	76	200	475	2.93
		2	100.8	1.0	25	27	36	108	200	510	4.33
100*	4"	0	124.8	0.5	0.5	0.5	0.6	2	175	530	2.12
		1	127.0	1.0	10	14	18	56	225	585	4.02
		2	129.0	1.2	16	20	26	80	225	630	5.92
125*	5"	0	151.3	0.6	-	0.3	0.4	1.2	280	810	3.30
		1	153.7	1.2	10	10	13	40	425	850	6.10
		2	156.2	1.4	10	14	18	56	425	890	8.90
150*	6"	0	173.0	0.7	-	0.2	0.2	0.8	380	1200	4.80
		1	175.5	1.12	6	8	10	32	525	1250	7.80
		2	178.0	1.4	10	12	16	48	525	1300	10.80

Die in der Tabelle angegebenen Betriebsdaten beziehen sich auf eine Umgebungstemperatur von +20°C.

Beachten Sie hierbei die Abminderungsfaktoren.

* Auf Anfrage

→ Andere Nennweiten, weitere Materialien und spezielle Ausführungen sind auf Anfrage erhältlich

Standard Armaturen

Typ	Werkstoff	Anschlussart	Skizze

1	Stahl, Temperguß, Edelstahl oder Rotguß	Verschraubung konisch dichtend mit Whitworth- Rohrinnengewinde nach EN 10226 (DIN 2999)
2	Stahl, Temperguß, Edelstahl oder Rotguß	Verschraubung flachdichtend mit Whitworth Rohrinnengewinde nach EN10226 (DIN 2999)
3	Stahl oder Edelstahl	Verschraubung konisch dichtend mit Whitworth Rohrinnengewinde nach DIN EN ISO 228-1 (DIN 259)
4	Stahl oder Edelstahl	Verschraubung konisch dichtend mit Whitworth Rohraußengewinde nach EN 10226 (DIN 2999) oder DIN EN ISO 228-1 (DIN 259) (Abbildung zeigt EN 10226)
5	Stahl oder Edelstahl	Dichtkegel 24° mit O-Ring und Überwurfmutter nach DIN 20078
6	Stahl, Messing oder Edelstahl	Kugelbuchse nach DIN 3863 und Überwurfmutter mit Whitworth-Rohrgewinde
7	Stahl, Messing oder Edelstahl	Bundstutzen flachdichtend mit Überwurfmutter (metrisch) nach DIN 3870	-
8	Stahl oder Edelstahl	Präz.- Rohrstutzen mit Schneidring nach DIN 3861 und Überwurfmutter (metrisch) nach DIN 3870	-
9	Stahl, Temperguß, Edelstahl oder Messing	Sechskantnippel mit kegeligem Gewinde nach EN 10226 (DIN 2999)
10	Stahl, Temperguß, Edelstahl oder Messing	Sechskantnippel zylindrischen Gewinde nach DIN EN ISO 228-1	-
11	Stahl oder Edelstahl	Sechskantnippel mit kegeligem Gewinde nach EN 10226 (DIN 2999)
12	Stahl oder Edelstahl	Vorschweißflansch nach DIN 2631 - DIN 2638, PN 6 - PN 160, Alternativ DIN EN 1092-1 Typ 11, ANSI, JIS
13	Stahl oder Edelstahl	Vorschweißbördel und loser Flansch nach DIN 2641, PN 6 oder nach DIN 2642, PN 10, Alternativ EN 1092-1 Typ 02 und 33
14	Stahl oder Edelstahl	Bundstutzen und loser Flansch nach DIN 2642, PN 10 oder nach DIN 2656, PN 40; Alternativ EN 1092-1 Typ 02 und 33, ANSI, JIS
15	Stahl oder Edelstahl	Vorschweißbund und loser Flansch nach DIN 2673, PN 10, Alternativ EN 1092-1 Typ 04 und 34, ANSI, JIS
16	Stahl oder Edelstahl	Rohrstutzen für Schneidringverschraubung	-
17	Stahl oder Edelstahl	ISO-Anschweißende
18	Stahl, Edelstahl, Messing oder Temperguß	Sechskantmuffe mit Whitworth-Rohrgewinde nach EN 10226 (DIN 2999)	-
19	Edelstahl - Alternativ Messing, Alu oder PP	Vaterteilkupplung EN 14420-7 (DIN 2828) mit Anschweißende Typ AW oder alternativ Gewindeanschluss
20	Edelstahl - Alternativ Messing, Alu oder PP	Mutterteilkupplung EN 14420-7 (DIN 2828) mit Anschweißende Typ DW oder alternativ Gewindeanschluss
