Informationen
Einsatzgebiete:
Kraftwerke, Großanlagen, Hochofen, Haustechnik, Schiffbau, Chemie- und Lebensmittel Anlagen, Papierindustrie, Motorentechnik, Lüftungsbau, Abwassertechnik, Fördertechnik, Schalldämpfungsanwendungen
Nennweiten:
DN 20 bis DN 5000
Baulängen:
Unterschiedliche Standardbaulängen bzw. Fertigung auf Kundenwunsch

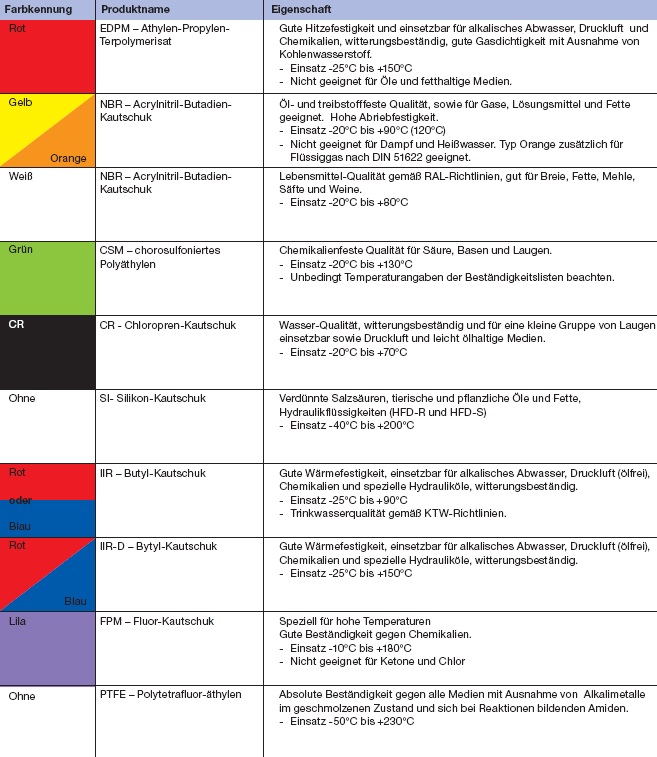

Füllstoffe verringern den Kaltfluss, führen zu einer höheren Temperatur- und Medienbeständigkeit, verbessern die Wärmeleitfähigkeit und erhöhen die Abrieb- und Druckstandsfestigkeit.
- Temperaturbereich bezieht sich auf dynamischen Einsatz
- Die chemische Beständigkeit stimmen Sie bitte mit unseren Verkaufsmitarbeitern ab
Druckträgereinlagen: Nyloncord, Aramid/Spezialcord
Anschlußarten:
- Flansche: RSt 37-2 blau chromatiert oder Edelstahl; andere Werkstoffe auf Anfrage
- Schellenbefestigung
Sonderausführungen/ Zubehör:
- mit Längenbegrenzer/Gelenk
- Leitrohr
- rechteckig
- Kombination aus rund und eckig
- mit PTFE-Folie ausgekleidet
- mit Gummiflansche
- Stahleinlage
- konisch, zylindrisch
- Vakuum-Stützspirale
- Flammschutzhüllen
- zum Teil DIN/TÜV Zulassung
- zum Teil mit Trinkwasserzulassung (KTW)
Lieferangebot
Beispiel aus unserem umfangreichen Lieferangebot
| Zulässiger Betriebsdruck und Temperatur | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Farbkennung | Seele Innen | Trägereinlage | Decke außen | Bar *) | °C | Bar **) | °C | Bar **) | °C | Oberflächenwiderstand O | Härte Shore A |
| rot – Aramid | EPDM | Aramid | EPDM | 16 | 70 | 10 | 100 | 6 | 110 | 7x10^3 | 60 |
| Rot | IIR | Nyloncord | Nyloncod | 16 | 50 | 12 | 80 | 10 | 90 | 7x10^3 | 55 |
| weiß | NBR | Nyloncord | Nyloncod | 16 | 50 | 12 | 70 | 10 | 90 | 5x10^8 | 65 |
| Grün | CSM | Nyloncord | CSM | 16 | 50 | 12 | 70 | 10 | 90 | 5x10^10 | 65 |
| Gelb | NBR | Nyloncord | CR | 16 | 50 | 12 | 70 | 10 | 90 | 5x10^4 | 60 |
| Orange | NBR | Nylon | SCR | 20 | -20 | 25 | 50 | 16 | 70 | 5x10^3 | 60 |
| Gelb-Stahlcord | NBR | Stahlcord | CR | 16 | 50 | 12 | 70 | 10 | 100 | 5x10^10 | 60 |
| Schwarz/CR | CR | Nyloncord | CR | 16 | 50 | 10 | 70 | – | – | 5x10^8 | 60 |
| Schwarz/EPDM | IIR | Nyloncord | EPDM | 10 | 50 | 8 | 70 | 6 | 85 | 5x10^3 | 65 |
Vakuum ohne Stutzring bi 0,8 bar abs.
*) DN 700 – 1000 = 10 bar
**) DN 700 – 1000 = 8 bar
***) DN 700 – 1000 = 6 bar
Berstdruck DN 20 – 600 > 48 bar
Bitte fordern Sie für Ihren Einsatz ein genaues Angebot von unseren Verkaufsmitarbeitern an.
