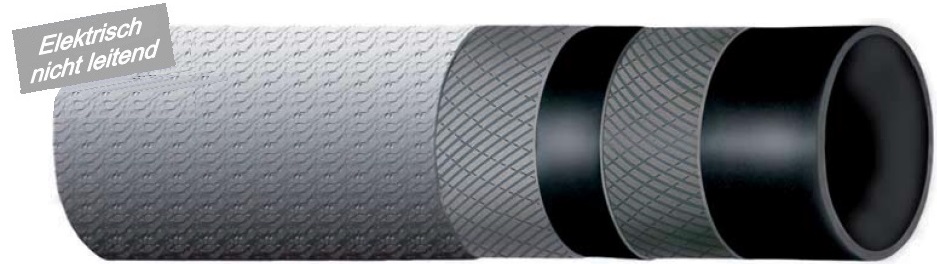

IBK – Kühlwasserschlauch Typ Voltocul
Beschreibung
- Elektrisch nicht leitender Gummischlauch, entwickelt zum Schutz von demineralisierendem Kühlwasser, vor den Stromversorgungskabeln in Industrieöfen
- Anwendung in Gießereien, Stahlwerken und in der Glasindustrie
- Selbst löschende Decke nach ASTM C 542
- Die Glasfaserbedeckung schützt den Schlauch vor Spritzern, glühender Materialien und Strahlungshitze bis zu max. +500°C
Seele
- NR, schwarz, abriebfest, glatt, Durchschlagsfestigkeit > 5000 V/mm
Einlagen
- Hochfeste synthetische Textileinlagen
Decke
- Elektrisch nicht leitendes CR, weiß, glatt, selbstlöschend, ummantelt mit vulkanisierter weißer Glasfaser, abriebfest, beständig gegen Ozon und Witterung
–> Alternative 1: Ohne Glasfaser, elektrisch nicht leitendes CR, glatte Gewebe- oberfläche, selbstlöschend, beständig gegen Ozon, Witterung und Ölkontakt
–> Alternative 2: Mit vulkanisierter Glasfaser, bedeckt mit elektrisch nicht leitendes CR, schwarz, glatte Gewebeoberfläche, selbstlöschend, beständig gegen Ozon, Witterung und Ölkontakt
Temperaturbeständigkeit Medium
- Von – 40°C bis zu + 90°C
Sicherheitsfaktor
- > 3-facher Betriebsdruck
[tabs style=“button“ position=“top-left“] [tab_title]Technische Daten
Toleranzen
Innen-Ø: ISO 1307 / Wandstärke: (auf Anfrage) / Länge: ISO 1307
| Innen-Ø (mm) | Wanddicke (mm) | Biegeradius | Betriebsdruck bei 20°C (bar) | Vakuum | Theoretisches Gewicht (kg / m) | Länge max. (m) |
|---|---|---|---|---|---|---|
| 19 | 6.5 | 95* | 10** | - | 0.65 | 40 |
| 25 | 7.0 | 125* | 10** | - | 0.80 | 40 |
| 32 | 8.0 | 160* | 10** | - | 1.20 | 40 |
| 40 | 9.0 | 200* | 10** | - | 1.65 | 40 |
| 50 | 9.0 | 250* | 10** | - | 1.90 | 40 |
| 65 | 10.0 | 400* | 10** | - | 2.80 | 40 |
| 75 | 10.0 | 450* | 10** | - | 3.00 | 40 |
| 80 | 10.0 | 480* | 10** | - | 3.25 | 40 |
| 102 | 12.0 | 600* | 10** | - | 5.50 | 20 |
| 127 | 15.0 | 800* | 10** | - | 8.10 | 20 |
| 152 | 15.0 | 1000* | 10** | - | 9.90 | 20 |
* Der Biegeradius kann bei einem Arbeitsdruck von > 1 bar erreicht werden
** Schlauch ist auch in anderen Druckstufen erhältlich
→ Nach Bedarf und auf Anfrage sind auch andere Nennweiten sowie andere Ausführungen erhältlich. Abbildungen können vom Original abweichen
[tabs style=“button“ position=“top-left“] [tab_title]Standardanschlüsse
Je nach Anwendung werden unsere Gummischläuche, nach Kundenwunsch konfektioniert.
Vor allem die Anschlüsse spielen dabei eine große Rolle.
Weitere Informationen zu den Anschlussarten erhalten Sie hier
